青鳥JBF4374-Ex 火災聲光警報器接線安裝技術

一.概述

JBF4374-Ex 型火災聲光警報器為隔爆型，可發出周期性的變調聲響和閃爍光信號提示火

警。該產品外殼材料為鋁合金，LED 燈罩為 PC 材質，整個產品密封，具有防塵、防水功能，防

護等級達到 IP66。防爆性能符合 GB/T 3836.1-2021《爆炸性環境 第 1 部分：設備 通用要求》、

GB/T 3836.2-2021《爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備》、GB/T 3836.4-2021

《爆炸性環境 第 4 部分：由本質安全型“i”保護的設備》、GB/T 3836.31-2021《爆炸性環境 第

31 部分 由防粉塵點燃外殼“t”保護的設備》，防爆標志為 Ex db ib IIC T6 Gb; Ex ib tb IIIC

T80℃ Db，適用于含有 II 類 A、B、C 級 T1～T6 組可燃?xì)怏w或蒸汽與空氣形成的爆炸性混合物

的 1 區、2 區危險場所；有關技術資料、圖樣和樣機均經 防爆電氣產品質量監督檢驗測試中

心（CQST）審查檢驗合格。

JBF4374-Ex 型火災聲光警報器的連接電纜或?qū)Ь€需選用具有防爆合格證書的連接配件

引入及連接，連接時應采取措施防止電纜受力或扭轉時損壞接線端子；根據防爆場所實際情況，

可選擇墻壁安裝或管道安裝方式，安裝時，產品外殼需就近連接大地。

認證證書編號為：CE23.6226X。

1.產品特點

1.1 內置微處理器。

1.2 采用 SMT 表面貼裝工藝。

1.3 可設置為編址型和非編址型兩種工作模式。

1.4 需選用具有防爆合格證書的連接配件引入及連接。

2.主要用途

2.1 火災聲光警報器可應用于青鳥消防火災報警系統中。

2.2 用于公共場所發生火災時，控制器發出啟動命令，火災聲光警報器發出高分貝火警聲，

LED 燈閃爍。

3.使用環境條件

3.1 工作溫度：-40～+60℃

3.2 相對濕度：≤95%(40±2℃) 二.工作原理

將接線端子旁的二位撥碼開關撥向“ON”時，為編址模式，火災聲光警報器由總線接口，

DC24V，火警聲電路和 LED 燈電路及相應的控制電路組成，當有火災發生時，控制器發出啟動命

令，聲光警報器發出火警聲，同時 LED 燈閃亮。

將接線端子旁的二位撥碼開關撥向“1 2”時，為非編址模式，當 V,G 端子接入 DC24V 時，

聲光警報器發出火警聲，同時 LED 燈閃亮。

三.技術特性

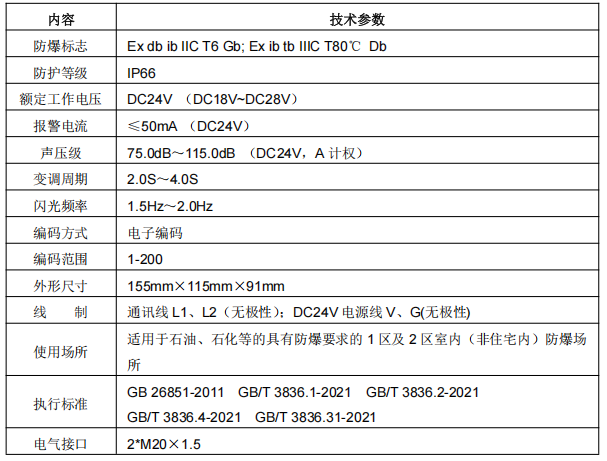

1.主要參數

2.尺寸、重量

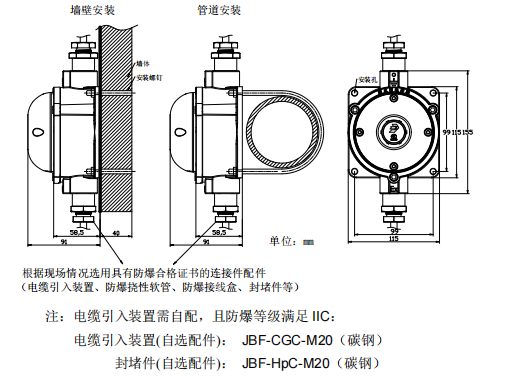

2.1 外形及安裝尺寸

四.安裝方法及注意事項

1.使用編址工作模式時，安裝之前需用編碼器對其寫入相應地址碼(1-200)。總線連接接線端子

L1 和 L2（無極性），電源線連接接線端子 V 和 G（無極性）。

2.使用非編址工作模式時，總線接線端子 L1 和 L2 無需接線，電源線連接接線端子 V 和 G（無

極性）接輸入輸出模塊輸出端，額定工作電壓為 DC24V。

3.布線施工后，將火災聲光警報器固定在需進行火災警報提示的位置。

4.火災聲光警報器在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失。

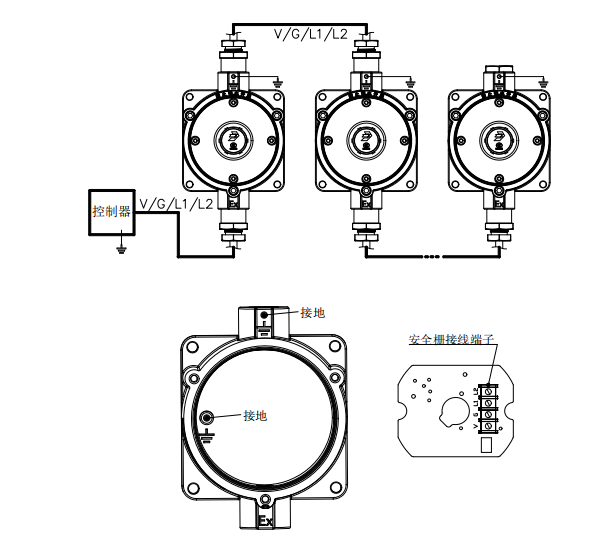

5.火災聲光警報器接線圖例：
